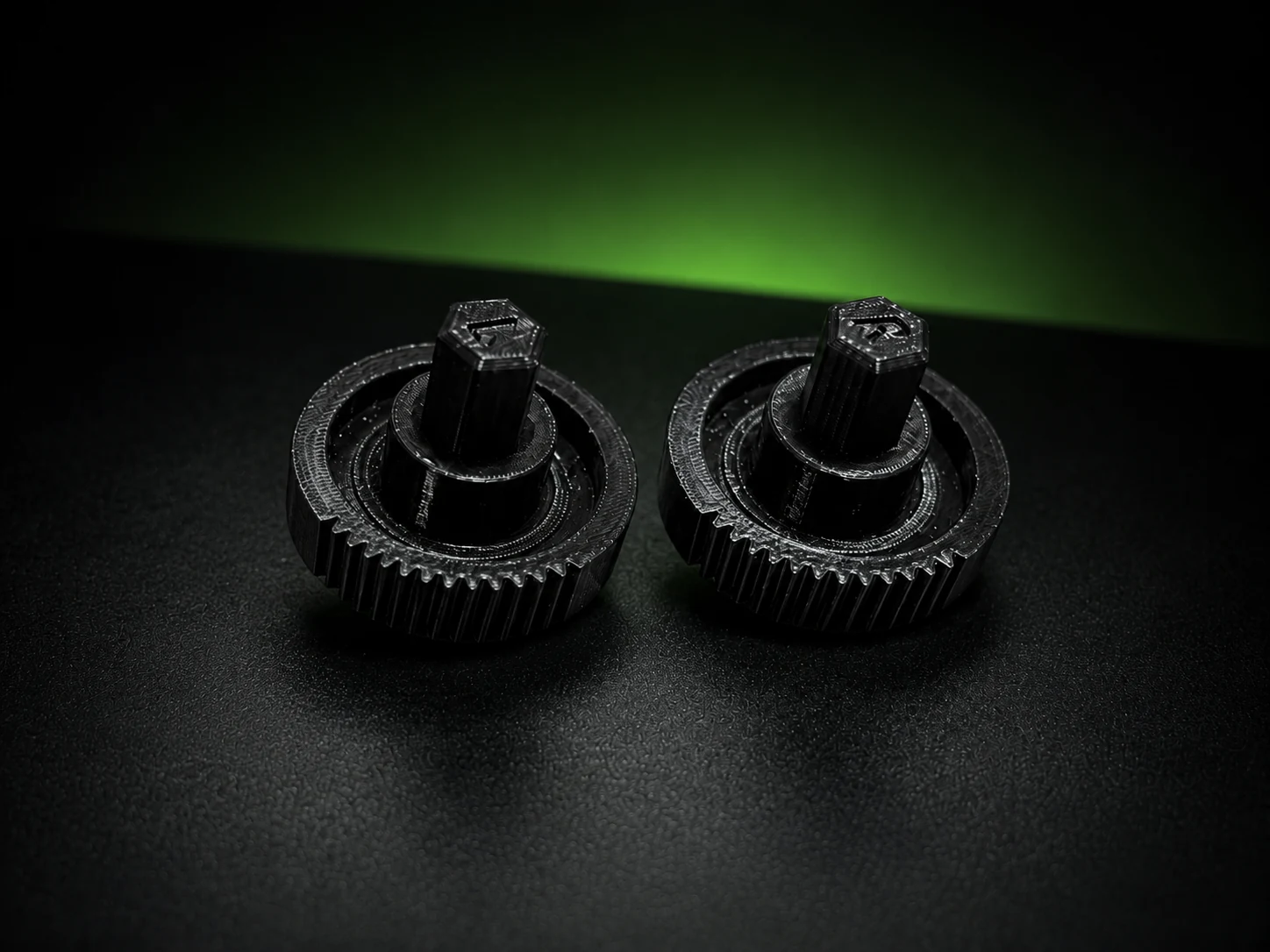

Шестерёнки для левой и правой стороны
Два отдельных предмета: шестерёнка для левой стороны и шестерёнка для правой стороны.
Ремкомплект привода заслонки
Печка дует холодным вместо горячего?
Комплект шестерён для восстановления правильной работы привода заслонки климатической системы Chery Tiggo / Tenet.
Левая и правая сторона
Один комплект для обоих приводов
Один комплект для обоих приводов
Держатель с битой
Для труднодоступного крепежа
Для труднодоступного крепежа
Ozon Доставка
Стоимость уже включена
Стоимость уже включена
2 500 ₽
Первый комплект. Доставка по России включена
Каждый следующий комплект в заказе — 2 250 ₽. Скидка 250 ₽ за каждый дополнительный комплект.
Заказ полностью оплачивается до отправки. После поступления полной оплаты продавец подготавливает и отправляет комплект.
В чём проблема?
Из-за некорректной работы программного управления приводом периодически возникают пропуски шагов шагового электродвигателя. Привод теряет заданное положение, и заслонка может перемещаться дальше требуемой точки.
При упоре возникает повышенная нагрузка на шестигранное соединение шестерни с осью заслонки. Сначала в нём появляется трещина, затем грани постепенно сминаются, и посадочное отверстие становится круглым. После этого заслонка уже не занимает положение, которое задаёт климатическая система.
Симптомы
Основной признак — температура воздуха из дефлекторов не соответствует выбранному значению.
При высокой заданной температуре идёт холодный или недостаточно тёплый воздух
При низкой заданной температуре продолжает идти горячий или тёплый воздух
Заслонка не выходит в нужное положение, и регулировка температуры работает неправильно
Что входит в комплект

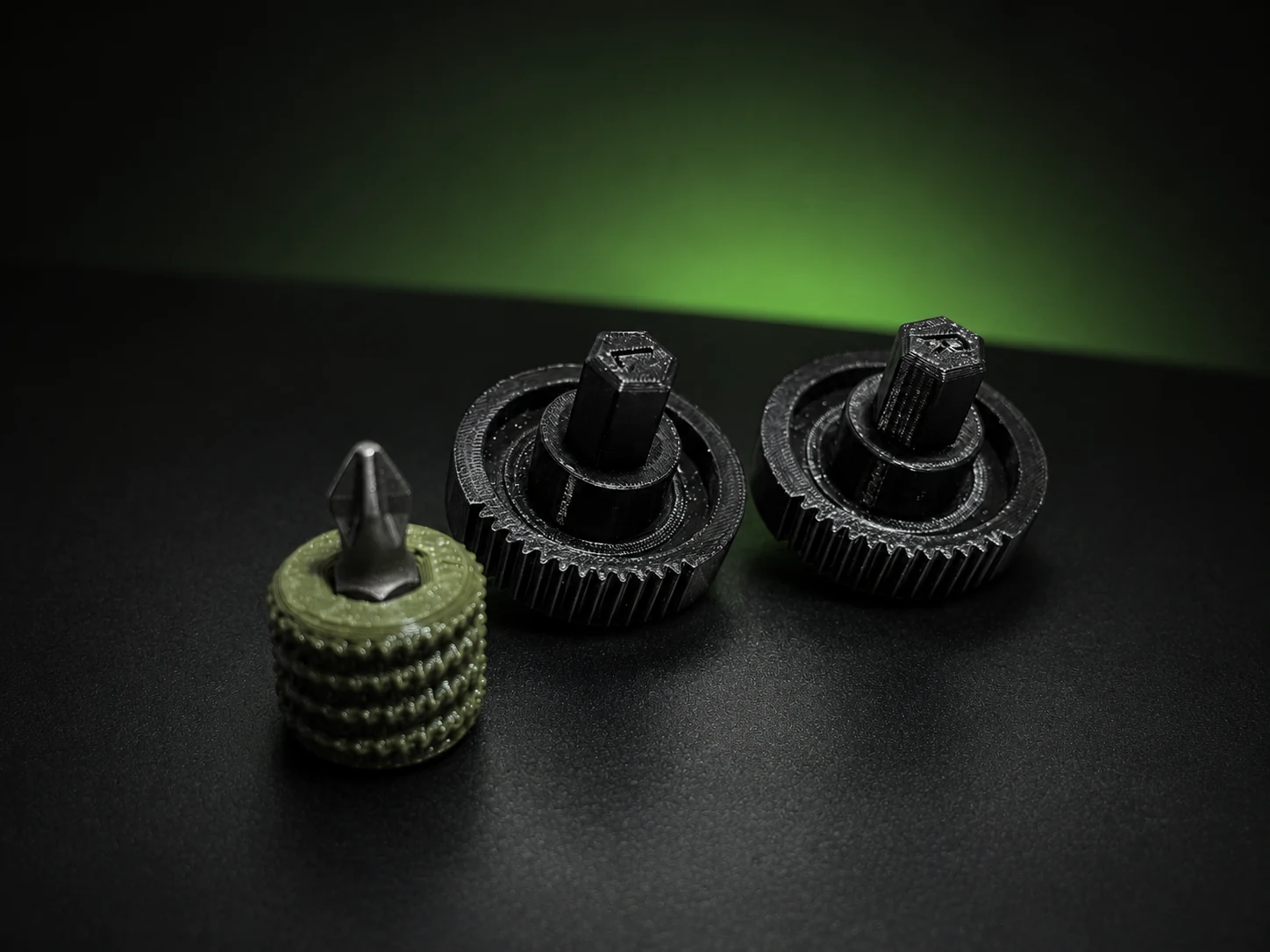

В одном комплекте четыре предмета: шестерёнка для левой стороны, шестерёнка для правой стороны, держатель для биты и бита.

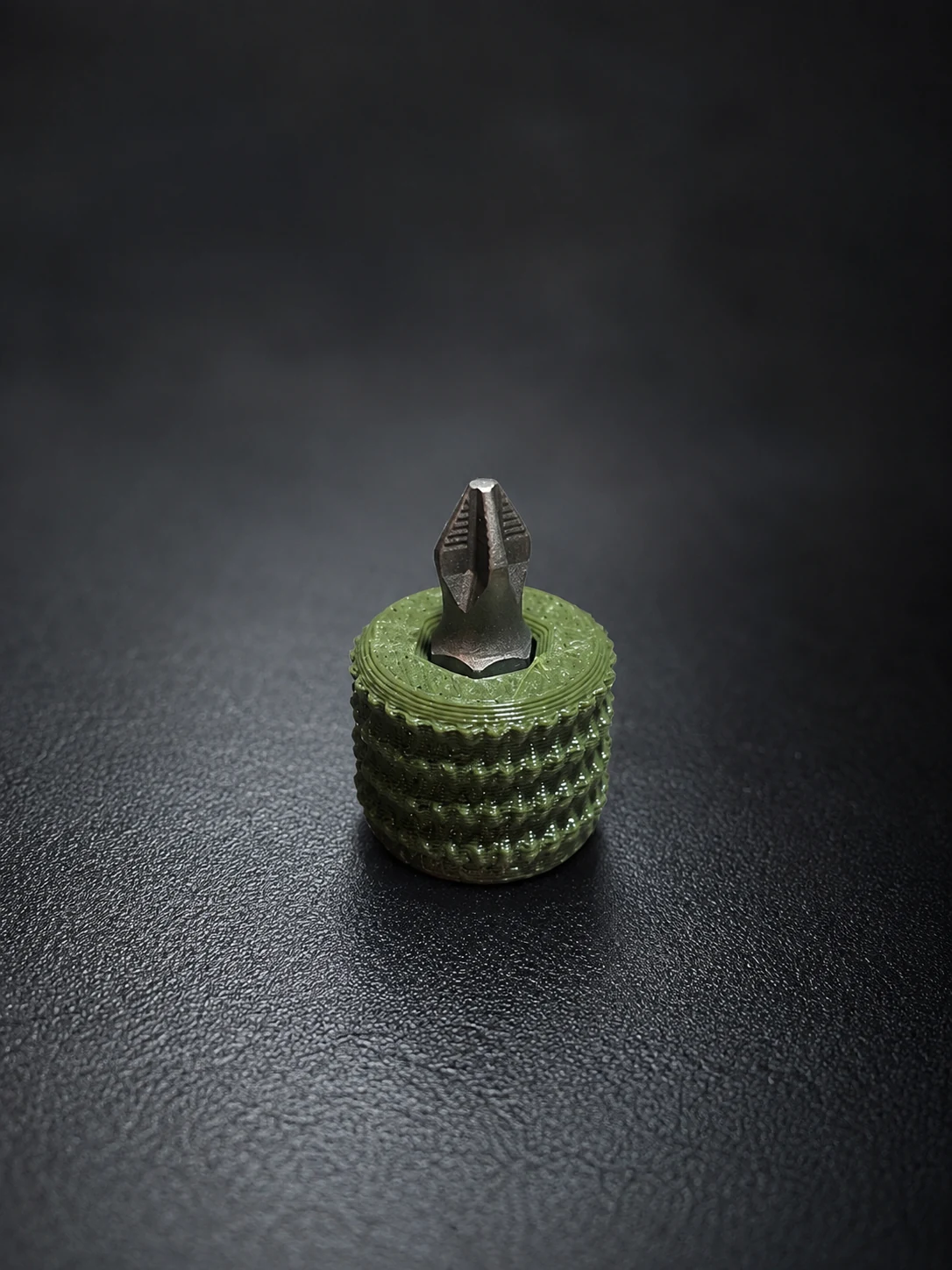

Держатель для биты и бита
Два отдельных предмета: компактный держатель для биты и входящая в комплект бита.
Как устроен привод
Реальные фотографии разобранного механизма. Полный процесс установки будет показан в видео на сайте.

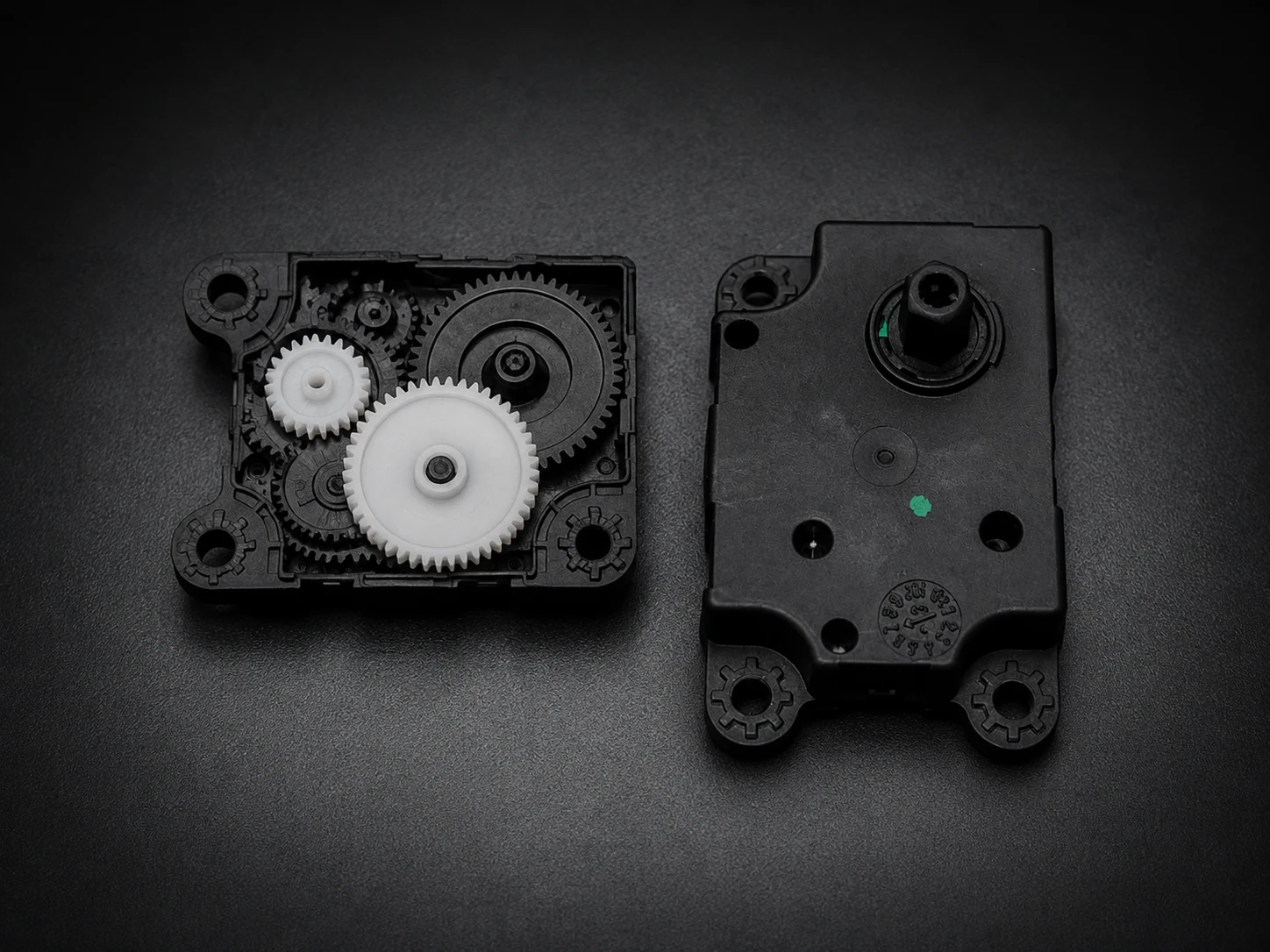

1Привод и его корпус

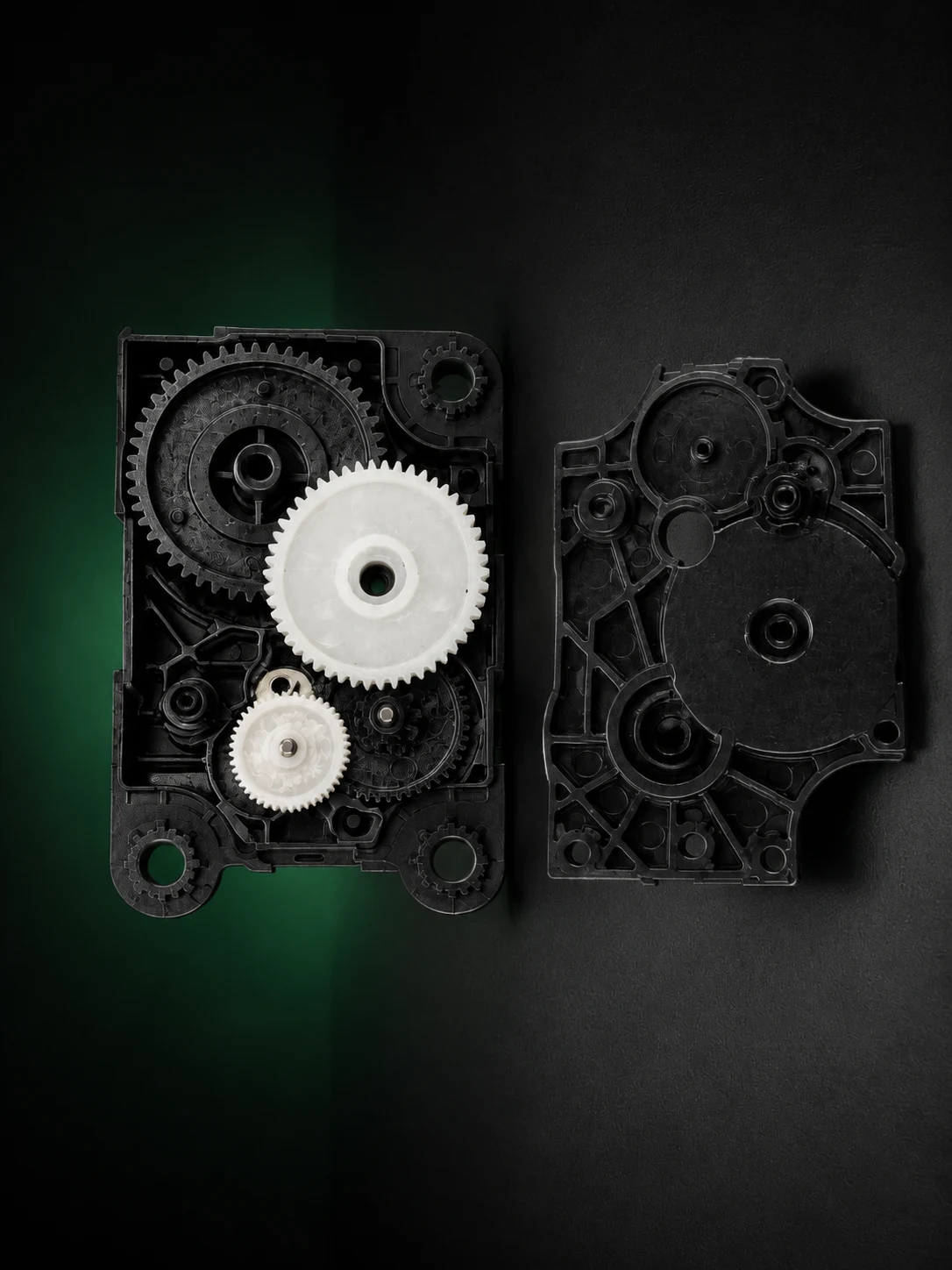

2Снятая крышка

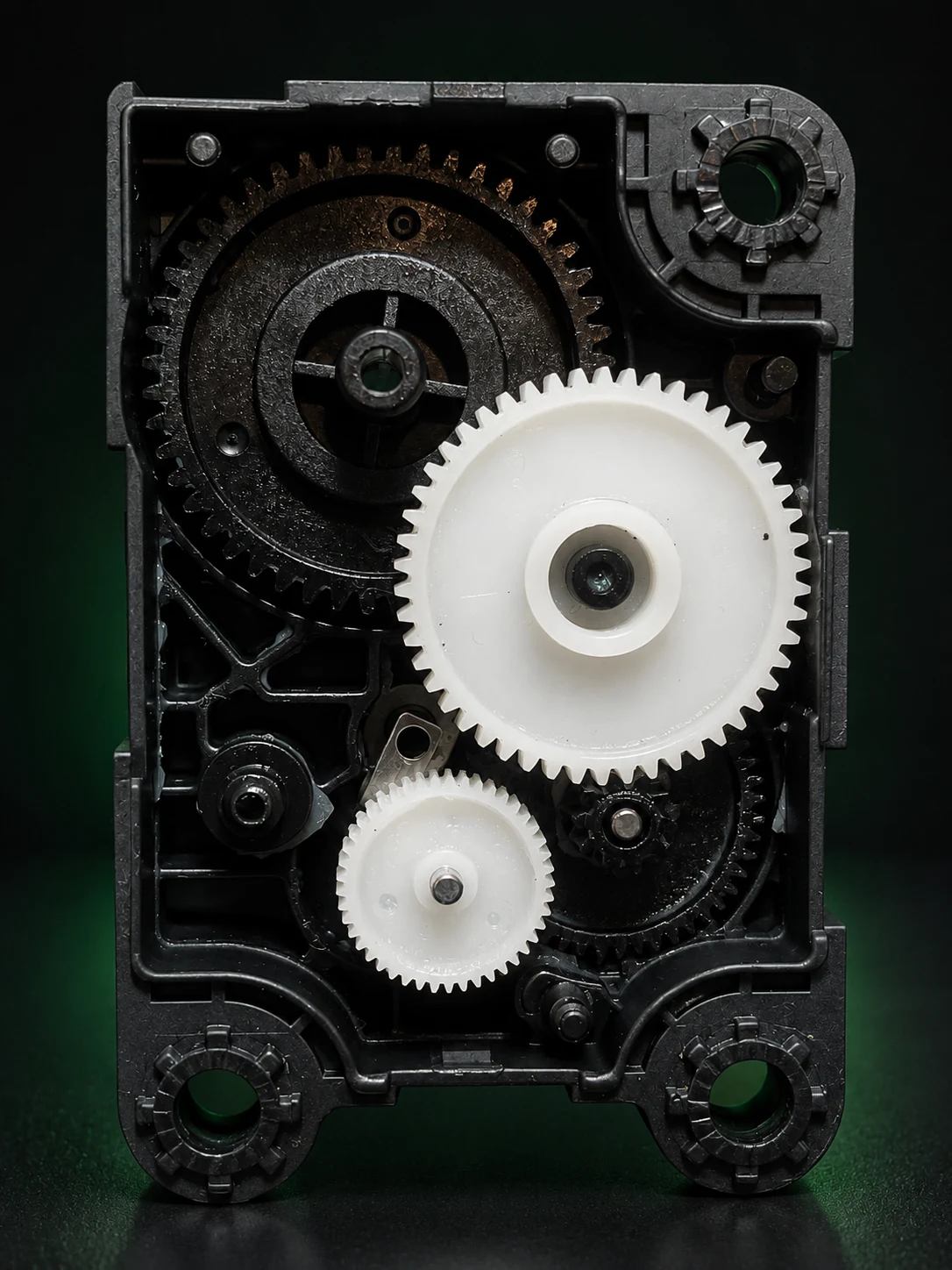

3Внутренний механизм

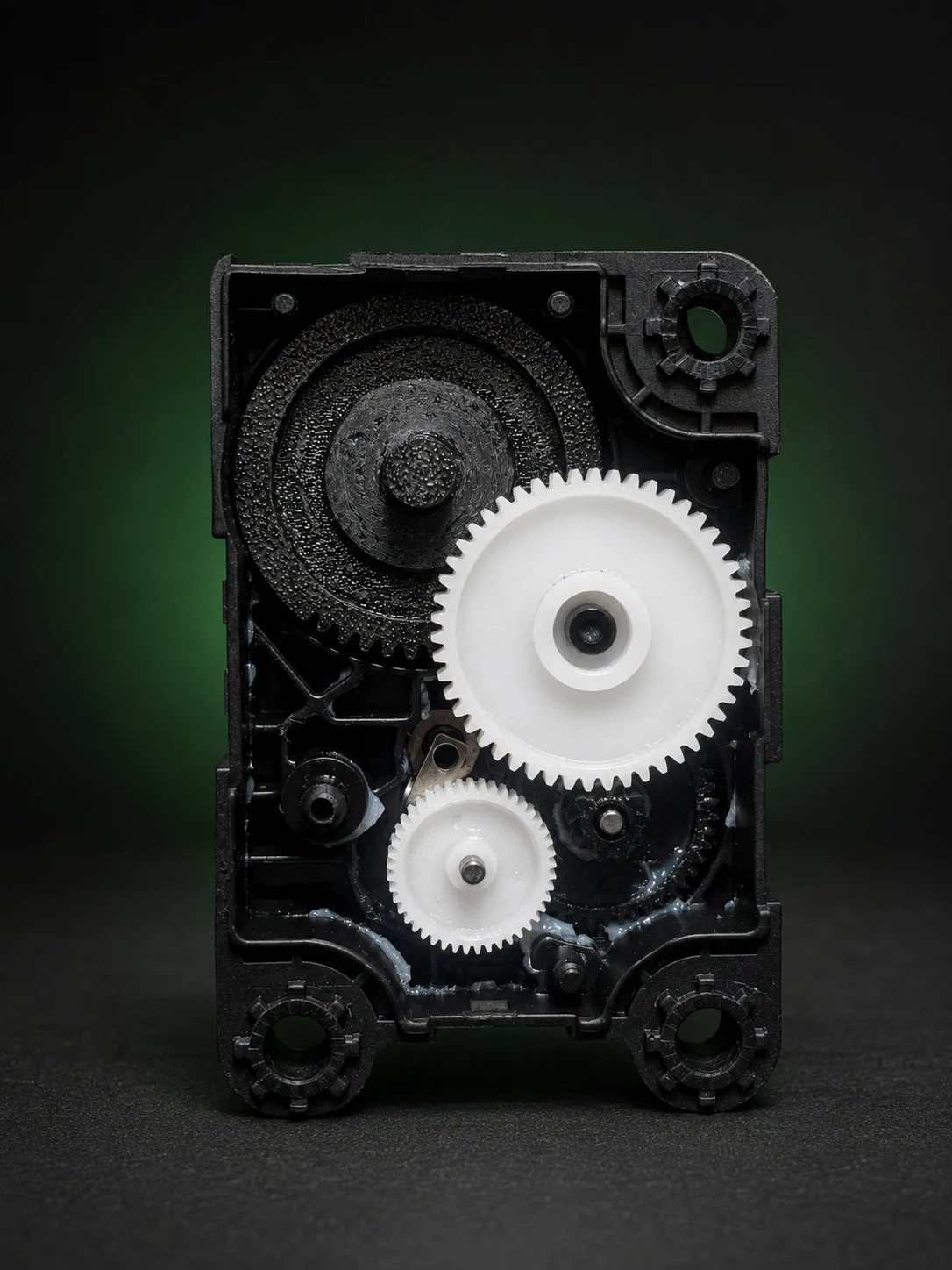

4Шестерня установлена в привод
3 месяца разработки
История разработки
Не первая попытка
Итоговое решение
Мы проверяли разные варианты: корпус, ограничивающий ход, втулки с другим углом и несколько версий конструкции. Только после реальных испытаний пришли к комплекту, который полностью нас устроил.
Изначально детали изготавливались на стандартных настройках. Затем мы перешли на более точный режим: время изготовления увеличилось примерно вдвое, зато зубья и посадочные поверхности стали заметно аккуратнее.
Почему выбран PET-G, а не более дорогой инженерный материал
Шестерни изготавливаются из PET-G. Материал подбирался под реальные условия работы этого узла, а не по принципу «чем дороже, тем лучше». В приводе нет ударных нагрузок, высоких оборотов и температур свыше 100 °C. Шестерни работают со смазкой, а PET-G устойчив к влаге и хорошо справляется с нагрузками, которые возникают при штатной работе привода.
Нейлон и другие более дорогие инженерные материалы здесь не дают преимущества, соразмерного увеличению стоимости. Их применение повысило бы цену комплекта примерно в пять раз. PET-G позволяет сохранить доступную цену без потери необходимой прочности. Фактический срок службы зависит от правильности установки, состояния привода заслонки и условий эксплуатации автомобиля.
Из чего складывается стоимость комплекта
Основная часть стоимости — это не только материал. Шестерни изготавливаются в точном режиме с соплом 0,2 мм. Такой режим заметно увеличивает время изготовления, но позволяет точно сформировать мелкие зубья и посадочные поверхности.
Точное изготовлениеМелкие элементы формируются с высокой детализацией, поэтому один комплект изготавливается значительно дольше обычной детали.
Ручная обработкаПосле изготовления каждая шестерня очищается, обрабатывается и при необходимости подгоняется вручную.
Проверка на приводеПосадка и работа шестерён проверяются на действующем приводе заслонки перед отправкой.
Полная комплектацияВ комплект входит компактный держатель с битой, который позволяет работать с крепежом в тесном пространстве.
Надёжная упаковкаКомплект упаковывается так, чтобы детали не повредились во время доставки.
Обязательные расходыВ цену входят материал, комплектующие, налоги и затраты, связанные с подготовкой и отправкой заказа.
Итоговая цена складывается из точности изготовления, большого объёма ручной работы, проверки каждого комплекта и полной готовности к установке.
Повышенная детализация
Более точная проработка мелких элементов.
Более точная проработка мелких элементов.
Ручная обработка
Очистка, проверка и шлифовка при необходимости.
Очистка, проверка и шлифовка при необходимости.
Материал по назначению
Подобран под реальные нагрузки и условия работы привода.
Подобран под реальные нагрузки и условия работы привода.
Контроль перед отправкой
Каждый комплект осматривается вручную.
Каждый комплект осматривается вручную.
!
Важно
Будьте внимательны при выборе комплекта
Наша конструкция прошла проверку на многих автомобилях, в том числе на наших собственных. Установленные комплекты стабильно работают уже несколько месяцев, поэтому итоговая геометрия деталей, посадка и технология изготовления были подтверждены реальной эксплуатацией.
Внешне похожую деталь можно скопировать, но без понимания работы привода легко допустить ошибку в геометрии, посадке или рабочем положении. Маркировка левой и правой стороны нанесена не случайно: детали рассчитаны на разные стороны привода и должны устанавливаться строго по назначению.
Неправильно изготовленная или установленная шестерня может снова привести к смещению заслонки, повышенной нагрузке на соединение и повторной поломке. Для замены штатной детали дилерским способом требуется полностью снять панель приборов, заменить узел и затем установить панель обратно. Это трудоёмкая операция, при которой возрастает риск появления зазоров, посторонних звуков и других последствий повторной сборки.
Поэтому при покупке сторонних комплектов обращайте внимание не только на внешний вид детали, но и на подтверждённую проверку, точность изготовления и правильную маркировку сторон.
Предлагаемый товар является неоригинальной совместимой деталью собственного изготовления. Сайт и продавец не являются официальным сайтом, дилером, представителем, партнёром или авторизованным сервисным центром CHERY, TENET либо правообладателей соответствующих товарных знаков. Наименования марок и моделей используются исключительно для описания назначения и совместимости товара.
Строго не рекомендуется
Не пытайтесь проворачивать ключом шестигранник при полностью собранном приводе. В этом случае усилие передаётся в обратном направлении через весь редуктор и шаговый электродвигатель. Нагрузка на детали становится кратно выше штатной — ориентировочно до десяти раз — и может повредить шестерни, соединение или сам электродвигатель.
Проверку хода привода выполняйте только способом, показанным в видеоинструкции.
Видеоинструкция
Полная инструкция по установке
Пошаговый процесс разборки привода, замены шестерни, обратной сборки и безопасной проверки после установки.
